Приветствую всех мерсоводов и мерсолюбов.



Ув. Одноклубники необходимо понять мне схему подключения системы подогрева бочка омывателя тосолом.



Очень помогут фотки такого установленного девайса или схематика из книги в общем всё что можете подсказать желательно в картинках потому как умом понимаю а как должно быть что бы не колхозить не пойму.



Спасибо


  • 0

#2 ОФФЛАЙН   geoleo

Отправлено

Нашел только такое фото. Внутри бочка так называемы самовар с пластмасовой приблудой- котороя как я предпологаю термостат.


  • 0

#3 ОФФЛАЙН   Genchik

Отправлено

Эх мне бы фотки что куда идёт или схему этих трубок. Всё добро есть его надо в кучу собрать знать бы чего не хватает и что куда подключать


  • 0

#4 ОФФЛАЙН   baiker022

Отправлено

поднимем
тема актуальна
мне пришел кипятильник очень интересует схема подключения


  • 1

#5 ОФФЛАЙН   Fil

Отправлено

Интересует та же схема и фото, только на 126. Есть фоты у меня, где видно верхнюю часть бачка, но не видно куда именно идут трубки и в какой точке они подключаются к системе охлаждения.


  • 0

#6 ОФФЛАЙН   cosworth2

Отправлено

Ну в дизеле примерно так-
(на некоторой схеме/картинках под № 12 и №13 бачок с подогревом).

Прикрепленные файлы

  • Прикрепленный файл  0.jpg   984,88К   165 скачиваний
  • Прикрепленный файл  01.jpg   918,48К   92 скачиваний

  • 0

#7 ОФФЛАЙН   baiker022

Отправлено

поднимем



что никто не знает как на 102 двигатель подключать


  • 0

#8 ОФФЛАЙН   Fil

Отправлено

поднимем



что никто не знает как на 102 двигатель подключать



на днях тебе пофотаю. У друга на 102-ом есть.


  • 0

#9 ОФФЛАЙН   Корнелий Шнапс

Отправлено

На 126 включен паралельно обогреву стекла.
т.е. стоят два тройника на входе и на выходе с обогрева стекла.
Если девайса не стояло, то надо сверлить моторный щит (для вывода шланга) прямо под ВИНом.


Сообщение отредактировал Корнелий Шнапс: 26 Декабрь 2010 - 16:32

  • 0

#10 ОФФЛАЙН   Fil

Отправлено

На 126 включен паралельно обогреву стекла.
т.е. стоят два тройника на входе и на выходе с обогрева стекла.
Если девайса не стояло, то надо сверлить моторный щит (для вывода шланга) прямо под ВИНом.



ого...


  • 0

#11 ОФФЛАЙН   baiker022

Отправлено

на днях тебе пофотаю. У друга на 102-ом есть.



fil буду ждать


  • 0

#12 ОФФЛАЙН   baiker022

Отправлено

на 102 моторе так реализовывать?
если нет то поправте
Прикрепленный файл  thumb.jpeg   57,91К   58 скачиваний


  • 0

#13 ОФФЛАЙН   Леонидыч

Отправлено

на 124 возможны два варианта:
1)доп насос печки имеет маленький отвод на который цепляется шланг грелки, второй вывод на трубку которая по моторному шиту подходит в район главного тормозного и через тонкий отвод соединяется с шлангом на печку
2)доп насос не имеет отвода на грелку, отвод есть на шланге от насоса
в остальном тоже самое

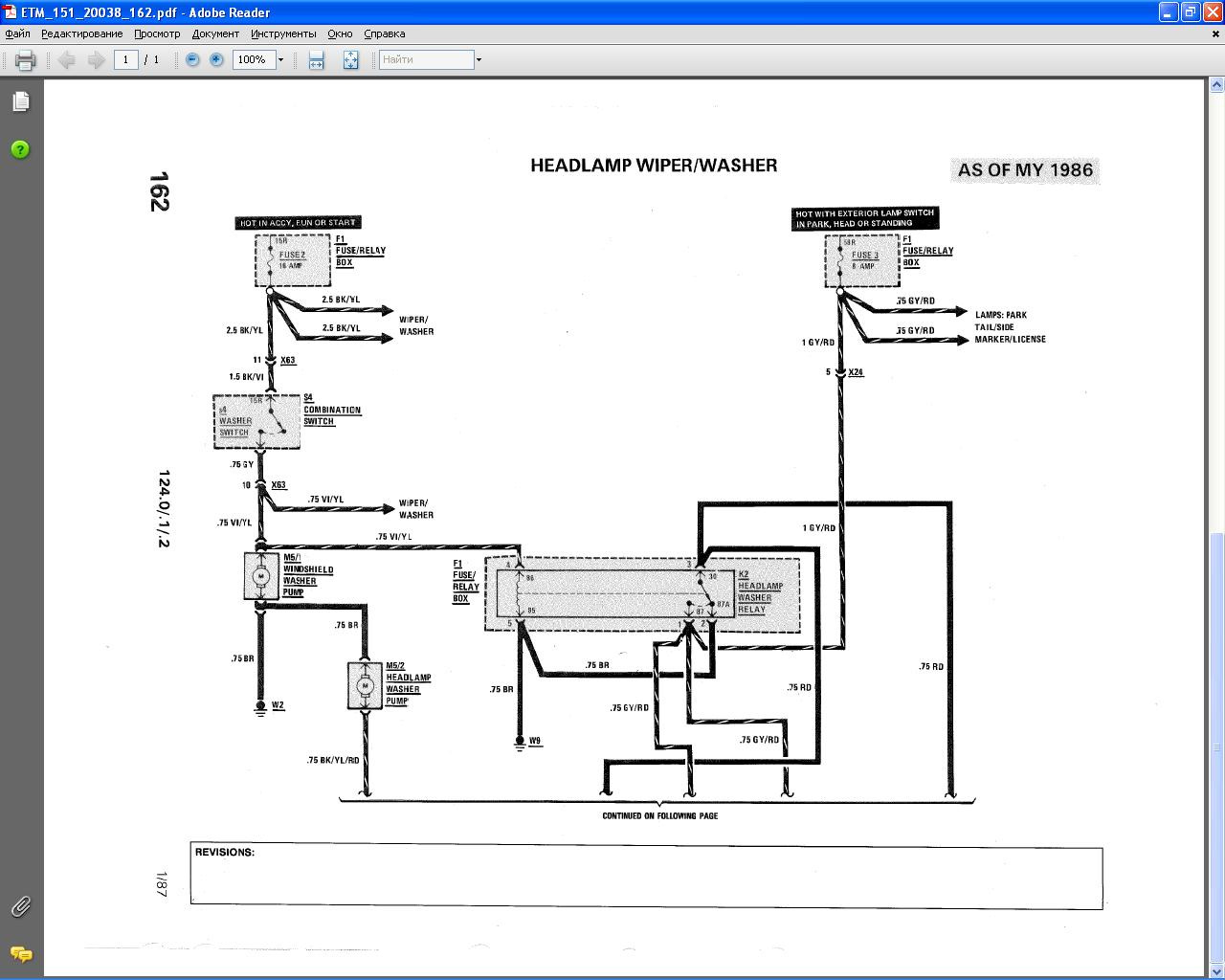

Прикрепленный файл  ______.jpeg   19,17К   67 скачиваний Прикрепленный файл  _______2.jpeg   24,08К   40 скачиваний


Сообщение отредактировал Леонидыч: 28 Март 2011 - 23:45

#14 ОФФЛАЙН   baiker022

Отправлено

у меня на доп насосе на шлангах 3 конца


Сообщение отредактировал baiker022: 28 Март 2011 - 22:43

  • 0

#15 ОФФЛАЙН   amol

Отправлено

Может два выхода для клапанов левой и правой стороны.


Сообщение отредактировал amol: 29 Март 2011 - 12:20

  • 0

#16 ОФФЛАЙН   cosworth2

Отправлено

На W124-м, двигатели М104-м и на М103 в схемах (картинки).

Прикрепленные файлы

  • Прикрепленный файл  M104_.jpg   622,33К   60 скачиваний
  • Прикрепленный файл  M104a.jpg   665,73К   53 скачиваний
  • Прикрепленный файл  M103.jpg   377,99К   35 скачиваний

  • 0

#17 ОФФЛАЙН   Владимир55

Отправлено

А фото поподробней есть?
Не хочет работать подогрев места стоянки дворников, а он подключен через тройники к кипятильнику бачка омывателя.
И кипятильник то работает, то не работает.
Как проверить на работоспособность?
Там, где подогрев стоянки дворников есть типа крана-он как работает????
Спасибо.


  • 0

#18 ОФФЛАЙН   Fil

Отправлено

А фото поподробней есть?
Не хочет работать подогрев места стоянки дворников, а он подключен через тройники к кипятильнику бачка омывателя.
И кипятильник то работает, то не работает.
Как проверить на работоспособность?
Там, где подогрев стоянки дворников есть типа крана-он как работает????
Спасибо.



На подогрев мест парковки дворников есть такой же термостат.


  • 0

#19 ОФФЛАЙН   Владимир55

Отправлено

Вот на фото что за хрень с шестеренками???

Прикрепленные файлы

  • Прикрепленный файл  82546832.jpg   45,93К   23 скачиваний
  • Прикрепленный файл  82546837.jpg   68,16К   18 скачиваний

  • 0

#20 ОФФЛАЙН   Fil

Отправлено

Это и есть этот самый термостатик)
